發布時間：2021-07-21 瀏覽量：6845

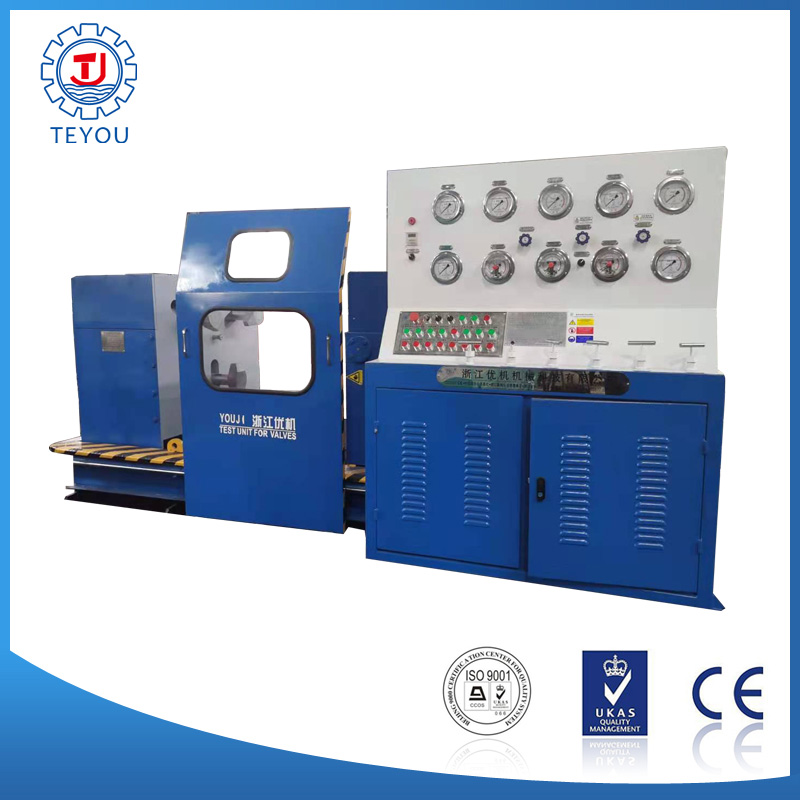

抱壓式工業過程控制閥壓力試驗臺，是目前最常用的工業過程控制閥壓力測試設備。采用壓爪抱壓法蘭方式壓緊密封工業過程控制閥的兩法蘭端面，因此，對試驗工業過程控制閥無外力影響，完全符合GB/T17213.4-2015/1EC60534-4:2006、GB/T4213-2008、GB/T13927-2008、GB/T26480-2011、1S05208：2015、AP1598-2016、EN12266-1:2012、EN12266-2：2012、AP16D-2014、ASME B16.34-2017的要求。保證了工業過程控制閥、球閥（包括D8B結構，D1B-1、D1B-2結構）壓力測試數據的準確可靠，如圖E-1所示。
圖E-1 抱壓式JWZ型液壓控制閥試驗臺
該系列控制閥壓力試驗設備主要由液壓系統、機械系統、電氣系統和管路系統組成，能在較大的控制閥公稱尺寸范圍和較大的公稱壓力范圍內，在控制閥閥體不受任何附加外力的情況下，分別對控制閥進行殼體和密封試驗。
抱壓式控制閥試驗臺有左右兩個工作臺，每個工作臺上裝有一套可軸向伸縮和徑向移動的壓爪抱緊機構，可根據控制閥的法蘭直徑尺寸、厚度尺寸來同步調整壓爪的位置。左邊的工作臺可水平移動，以適應不同公稱尺寸和公稱壓力控制閥的結構長度。右邊的工作臺可翻轉90°，以方便對控制閥單邊密封測試時進行泄漏量的測量。
壓爪夾緊力所需的高壓液壓力，由設備本身的液壓系統增壓而成，試驗介質可采用水、煤油或空氣。液態介質可循環使用。試驗介質的試驗壓力經增壓達到設定的試驗壓力時，增壓自動停止，并自動進入設定的保壓計時，保壓計時結束后，系統自動發出聲光報警，以示測試結束。

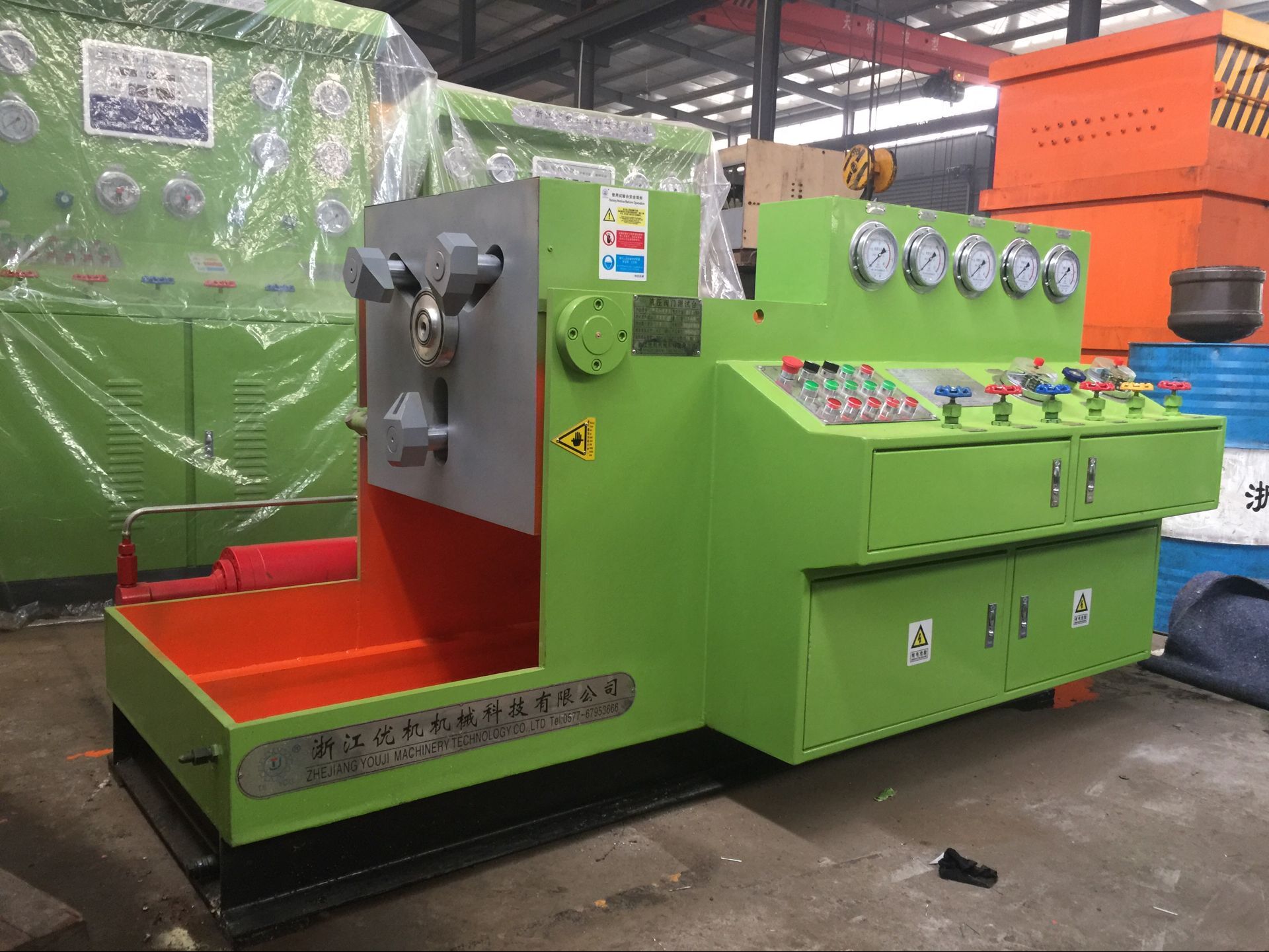

為適應控制閥的氣密性試驗要求，可以采用潛水式液壓控制閥試驗臺，潛水式試驗臺夾緊、抱壓、移動、增壓等裝置和基本式控制閥試驗臺類似，只是設備增設了水箱，試驗臺的夾緊試驗裝置可以整體潛入水中，由設備的液壓系統控制其上升或下降，以便觀察氣密性試驗時殼體可能出現的泄漏點，如圖E-2所示。
圖E-2 潛水式JWZQ型液壓控制閥試驗臺
較小公稱尺寸法蘭連接的控制閥，還可以采用套式試驗臺和單頭式試驗臺，如圖E-3，圖E-4所示。這些小型法蘭連接控制閥試驗臺的工作臺均可翻轉90°，便于控制閥密封性能的測試，
上方橫梁也可以旋轉90°以上，使得工作臺面完全敞開，便于控制閥安裝操作。
圖E-3 套式液壓控制閥試驗臺
圖E-4 單頭式液壓控制閥試驗臺
立式試驗臺，如圖E-5所示，也適用較小公稱尺寸法蘭連接的控制閥，兼有抱壓式和頂壓式兩種，因此，也可以適用于焊接連接和螺紋連接形式控制閥的測試。
圖E-5 立式液壓控制閥試驗臺
單頭式可以專門配置懸臂吊鉤，方便操作。
上述這些液壓控制閥試驗臺均設有液壓自動卸荷系統，當設備工作處于待機狀態時，整個液壓系統自動卸荷。當要進行某項液壓動作時，系統的壓力自動恢復到正常值，有效降低了油溫和能耗，延長了設備使用壽命。
控制閥檢測設備的規格型號是按照控制閥
的參數而變化，而控制閥的樣式和規格極其多，所以，控制閥測試設備也衍生出很多的規格。目前生產制造控制閥的測試設備的廠家很多，其中浙江優機機械科技有限公司已經設計制造的控制閥檢測設備種類最齊全，是國內控制閥檢測設備制造行業的領跑者，下面以該公司JWZ系列控制閥測試設備為例，重點介紹控制閥檢測設備的規格和技術參數。JWZ型抱壓基本式液壓控制閥試驗臺是最常用的控制閥測試設備，按被測控制閥公稱尺寸來確定型號規格，具體技術參數詳見表E-1。
表E-1 JWZ抱壓基本式液壓控制閥試驗臺技術參數
型號規格 | 允許被測控制閥結構參數 | 設備技術參數 | 外形尺寸 （長×寬×高） /mm | ||||||||
公稱尺寸 | 公稱壓力 | 結構長度 /mm | 法蘭直徑/厚度/（mm/mm） | 移動架開襠間距/mm | 裝夾行程/mm | ||||||
最長 | 最短 | 最大 | 最小 | 最大 | 最小 | 軸向 | 徑向 | ||||
JWZ-100 | DN15~DN100 | PN16~PN320（PN420） | 350 | 130 | 275/55 | 90/10 | 700 | 170 | 52 | 125 | 2400×1200×1350 |
JWZ-200 | (DN25)DN50~DN200 | PN16~PN320（PN420） | 550 | 180 | 405/55 | 160/16 | 850 | 250 | 62 | 150 | 2900×1230×1670 |
JWZ-300 | (DN50)DN80~DN300 | PN16~PN320（PN420） | 737 | 220 | 530/97.5 | 190/19 | 1030 | 270 | 75 | 200 | 3000×1370×1200 |
JWZ-400 | (DN100)DN200~DN400 | PN16~PN250（PN420） | 950 | 330 | 670/92 | 335/26 | 1300 | 350 | 80 | 230 | 3300×1620×1800 |
JWZ-500 | (DN125)DN250~DN500 | PN16~PN160（PN420） | 991 | 380 | 775/108 | 390/28 | 1400 | 400 | 90 | 250 | 3650×1800×1800 |
JWZ-600 | (DN150)DN300~DN600 | PN16~PN160（PN420） | 1143 | 502 | 890/108 | 460/28 | 1450 | 430 | 95 | 250 | 4000×1840×1750 |
JWZ-800 | (DN200)DN400~DN800 | PN16~PN160（PN420） | 1524 | 610 | 1085/108 | 520/32 | 2120 | 550 | 100 | 340 | 5200×2400×2000 |
JWZ-1000 | (DN300)DN50~DN1000 | PN16~PN160（PN420） | 1727 | 711 | 1360/120 | 715/34 | 2350 | 650 | 105 | 340 | 5500×2500×2200 |
JWZ-1200 | (DN450)DN600~DN1200 | PN16~PN160（PN250） | 1981 | 813 | 1575/120 | 813/36 | 2500 | 850 | 105 | 410 | 6000×3000×2300 |
注：1.表中括號內尺寸為特制型，高壓測試CL2500/PN420、CL1500/PN250供選用。
2.可以按照控制閥測試的需要范圍重新設計。
JWZQ型抱壓式潛水式液壓控制閥試驗臺技術參數詳見表E-2
表E-2 JWZQ抱壓潛水式液壓控制閥試驗臺技術參數
型號規格 | 允許被測控制閥結構參數 | 設備技術參數 | 外形尺寸 （長×寬×高） /mm | ||||||||||
公稱尺寸 | 公稱壓力 | 結構長度 /mm | 法蘭直徑/厚度/（mm/mm） | 移動架開襠間距/mm | 裝夾行程/mm | 升降行程/mm | |||||||
最長 | 最短 | 最大 | 最小 | 最大 | 最小 | 軸向 | 徑向 | ||||||
JWZQ-100 | DN15~DN100 | PN16~PN320 | 350 | 130 | 265/42 | 90/12 | 700 | 170 | 52 | 125 | 500 | 2200×750×1060 | |
JWZQ-200 | DN50~DN200 | PN16~PN320 | 550 | 180 | 405/55 | 160/16 | 850 | 250 | 62 | 150 | 800 | 2580×850×1650 | |
JWZQ-300 | DN80~DN300 | PN16~PN320 | 737 | 220 | 520/97.5 | 190/19 | 1030 | 270 | 75 | 200 | 950 | 2800×1130×2000 | |
JWQZ-400 | DN200~DN400 | PN16~PN250 | 950 | 330 | 670/92 | 335/26 | 1300 | 350 | 80 | 230 | 1000 | 3100×1300×2300 | |
JWZQ-500 | DN250~DN500 | PN16~PN160 | 991 | 380 | 775/108 | 390/28 | 1400 | 400 | 90 | 250 | 1200 | 3300×1500×2500 | |
JWZQ-600 | DN300~DN600 | PN16~PN160 | 1143 | 502 | 890/108 | 460/28 | 1450 | 430 | 95 | 250 | 1300 | 3600×1600×2600 | |
注：可以按照控制閥測試的需要范圍重新設計
